面取り先生の標準仕様機３機種のスペックです。
この他に、ローダー付き等の特殊仕様機などの、ご相談にも応じます。
弊社、プログラムレス自動面取り機トレーシング・チャンファーＰＬＣシリーズは、
対象ワークの大きさにより以下の3機種がございます。下のメニューから選んでください。
主な仕様
加工ワーク（部品）の大きさ・・・・・・・・・ 直径２００mm×高さ１００mmの範囲内
加工ワークの材質・・ 鋼、鋳物、アルミ、銅、樹脂（セラミック、ガラス）etc.
面取り能力・・・・・・・・・・・・・・・・・・・・・・・０～３mm（調整式）
面取りカッター回転数・・・・・・・・・・・・・ ２７８０ / ３３３０rpm（５０Hz/６０Hz）
ワーク軸回転数・・・・・・・・・・・・・・・・0.３～8.0 rpm
面取りカッター駆動モーター・・・・・・・・・・・・・・・・０.２KW、２P、２００V
加工ワーク回転駆動モーター・・・・・・・・・・・・・・・・６０W三相モーター
電源・・・・・・・・・・・・・・・・・・・・・・・・・・AC２００V、５０Hz/６０Hz
エアー圧力・・・・・・・・・・・・・・・・・・・・・・・０.４MPa(４kgf/ｃ㎡)
機械質量・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・２９０kg

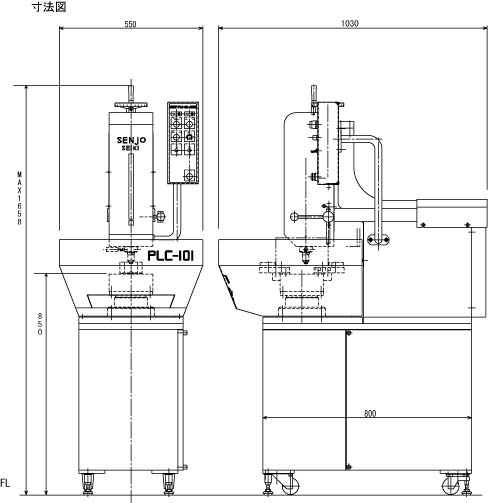

機械寸法・・・・・・・・・・・・・・・・・・・・・５５０(W)×９７０(D)×１６６５(H)
標準部品
４５°面取りカッター(チップ交換式)・・・・・・・・・・・・・・・１個
２爪スクロールチャック ・・・・・・・・・・・・・・・・・・・・・・・・１式
キャスター・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
工 具 ・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
PLC-101
主な仕様
加工ワーク（部品）の大きさ・・・・・・・直径９５mm～４２５mm×高さ１００mmの範囲内
で、かつワーク外周形状の最大径 から最小径を引いた半分の値が９０mm以下のもの。
式で表すと （最大径－最小径）÷２≦９０㎡
加工ワークの材質・・ 鋼、鋳物、アルミ、銅、樹脂（セラミック、ガラス）etc.
面取り能力・・・・・・・・・・・・・・・・・・・・・・・０～２mm（調整式）
面取りカッター回転数・・・・・・・・・・・・・２７８０ / ３３３０rpm（５０Hz/６０Hz）
ワーク軸回転数・・・・・・・・・・・・・・・・0.３～8.0 rpm
面取りカッター駆動モーター・・・・・・・・・・・・・・・・０.２KW、２P、２００V
加工ワーク回転駆動モーター・・・・・・・・・・・・・・・・６０W三相モーター
電源・・・・・・・・・・・・・・・・・・・・・・・・・・AC２００V、５０Hz/６０Hz
エアー圧力・・・・・・・・・・・・・・・・・・・・・・・０.４MPa(４kgf/ｃ㎡)
機械質量・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・３８０kg
機械寸法・・・・・・・・・・・・・・・・・・・・ ５５０(W)×１３８５(D)×１６６５(H)
標準部品
４５°面取りカッター(チップ交換式) ・・・・・・・・・・・・・・・・・・・・・・１個
ロータリーバキュームチャックユニット（テーブル径φ３００） ・・・・１式
キャスター・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
工 具 ・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
主な仕様
加工ワーク（部品）の大きさ・・・・・・・直径１７０～５００mm×高さ１００mmの範囲内
で、かつワーク外周形状の最大径から最小径を引いた半分の値が９０mm以下のもの。
式で表すと （最大径－最小径）÷２≦９０
加工ワークの材質・・ 鋼、鋳物、アルミ、銅、樹脂（セラミック、ガラス）etc.
面取り能力・・・・・・・・・・・・・・・・・・・・・・・・０～２mm（調整式）
面取りカッター回転数・・・・・・・・・・・・・２７８０ / ３３３０rpm（５０Hz/６０Hz）
ワーク軸回転数・・・・・・・・・・・・・・・・0.３～8.0 rpm
面取りカッター駆動モーター・・・・・・・・・・・・・・・・０.２KW、２P、２００V
加工ワーク回転駆動モーター・・・・・・・・・・・・・・・・６０W三相モーター
電源・・・・・・・・・・・・・・・・・・・・・・・・・・AC２００V、５０Hz/６０Hz
エアー圧力・・・・・・・・・・・・・・・・・・・・・・・０.４MPa(４kgf/ｃ㎡)
機械質量・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・３８０kg
機械寸法・・・・・・・・・・・・・・・・・・・・ ５５０(W)×１４２０(D)×１６６５(H)
標準部品
４５°面取りカッター(チップ交換式) ・・・・・・・・・・・・・・・・・・・・・・１個
ロータリーバキュームチャックユニット（テーブル径φ４００） ・・・・１式
キャスター・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
工 具 ・・・・・・・・・・・・・・・・・・・・・・・・・・・１式
カッター変速用インバーター （MAX6000rpm）
高速スピンドルユニット （MAX12000rpm）
マグネットチャック
精密バイス
ロータリーバキュームチャックユニット
ロータリーパワーチャックユニット
特殊カッター
その他ご相談に応じます。
数多くの専用機開発を行っている経験と実績を元に、お客様のニーズに合わせたローダー付きなどの専用仕様機の販売も行っていますので、是非ご相談ください。
